Création d'une antenne active VLF



Initialement, cette antenne est prévue pour le 162 KHz (fréquence de FRANCE INTER). Après mesures, elle couvrirait de 0 à 600 KHz.

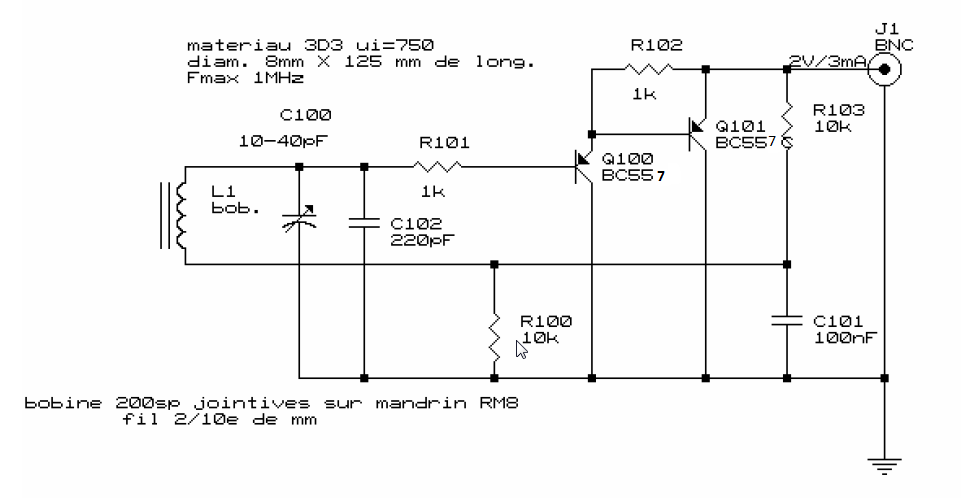

Basée sur un schéma de F5RCT (Jean-Matthieu STRICKER), j'ai incorporé le système d'alimentation directement sur l'antenne.
Ce qui me permet d'avoir qu'une seule carte. De même, la tension est descendue à 9V, avec un interrupteur, pour avoir un système
entièrement embarqué. Monté avec 2 m de câble coaxial en 50 Ohm, elle peut être placée en hauteur, pour être moins sensible
aux perturbations de l'appareil de mesure (RX ou Analyseur de spectre) et humaines.



On pourra noter que les deux transistors sont des BC557, au lieu de BC559C, car je n'avais que ça en stock.



Cette antenne active peut être utile sur un convertisseur VLF/HF, un récepteur VLF.
Dans mon cas précis, elle est utilisée pour faire de la détection autour des fréquences CPL, à RTE (Réseau de Transport d'Electricité).
